EZW11XY-150-3500 3 롤 플레이트 압연 기계 강관 제조

Table of Content [Hide]

닝보 샌딩 강관 엔지니어링 (주)

http://www.pipe-cn.com

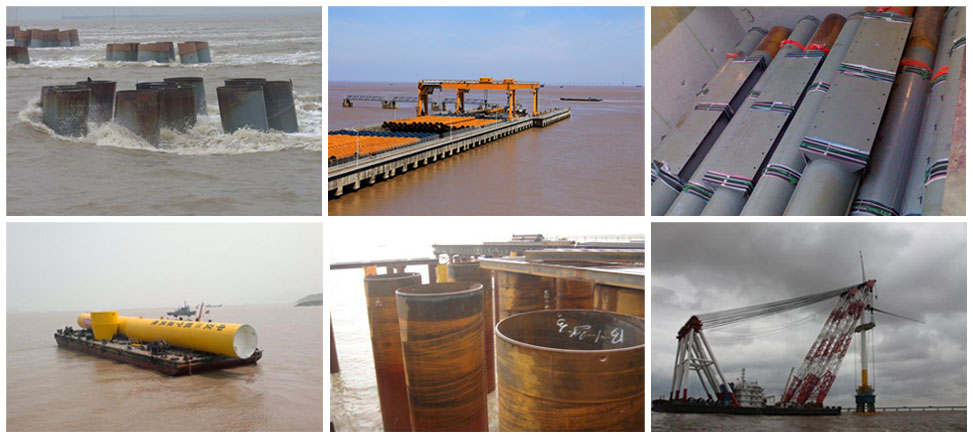

간략한 소개: 닝보 샌딩 강관 회사는 중국 저장성 닝보 경제 기술 개발구에 위치하고 있습니다. 그것은 슈퍼 길고 슈퍼 큰 직경 용접 강관에 종사하는 전문 생산 기업입니다. 5000 톤의 갠트리 파일 유형 자체 제공 부두가 있습니다. 이 회사는 크고 중간 직경의 나선형 솔기 묻힌 아크 용접 강관과 직선 솔기 파이프를 주요 제품으로 삼고 중국에서 가장 큰 나선형 용접 파이프 장치를 가지고있어 모바일 생산을 실현할 수 있습니다. 연간 생산 능력은 200,000 톤, 파이프 직경은 400 ~ 3050mm, 벽 두께는 δ 5 ~ 25mm 입니다.

Ningbo Sanding

주문 EZHONG 제품:

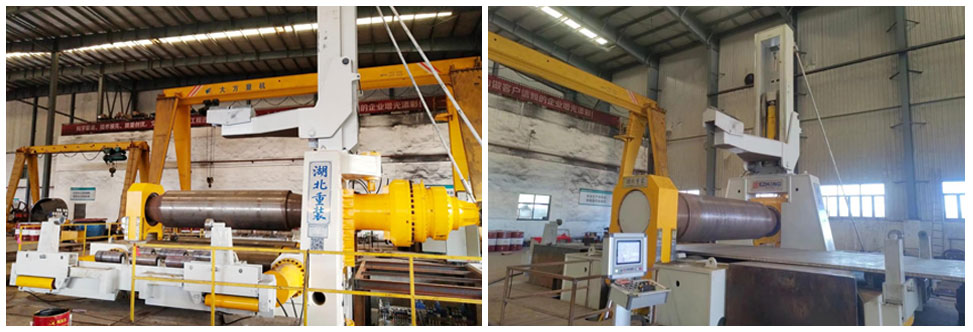

EZW11XY-150 * 3500 3 롤 판 압연 기계

EZW11XY-150*3500 three-roll plate rolling machine

(EZW11XY-150 * 3500 3 롤러 롤러)

주요 매개 변수 테이블

주문 번호	아이템	단위	데이터
1	기계 사양	Mm	150 × 3500(245Mpa)
2	상부 롤러 직경	Mm	1060
3	낮은 롤러 직경	Mm	860
4	상부 및 하부 롤러 소재		60CrMnMo 42CrMo
5	직선 가장자리 계수	Mm	2 ~ 2.5 배 판 두께
6	순환 온도	C	20 ° C 콜드 롤
7	플레이트 수율 제한	MPa	245	360
8	코일의 최대 너비	Mm	3500	3500
9	최대 부하에서 최소 드럼 직경	Mm	Φ3000mm	Φ3500mm
10	벤딩 플레이트의 최대 두께	Mm	150	125
11	프리벤드 플레이트 두꺼운	Mm	130	100
12	두 개의 낮은 롤 중심 거리	Mm	1050 ~ 1750
13	작업 롤러의 유효 길이	Mm	3580
14	상부 롤러는 총 토크를 구동합니다	T. m	120
15	낮은 롤러 드라이브 총 토크	T. m	2*3.5
16	하부 롤러 실린더의 수평 이동 속도	Mm/min	350
17	유압 시스템 압력 및 유량	엠파	모터 ~ 17, 25 까지 다른
18	압력 실린더 직경	Mm	Ф870/Ф370/630
19	강제 압력	T	2430
20	실린더 직경을위한 수평 푸시	Mm	Ф480
21	수평 추력	톤	900
21	상위 롤 속도	Mm/min	0 ~ 200
23	기계의 힘	Kw	≈ 300
24	각 측면의 하단 롤의 수평 이동	Mm	0 ~ 650
